XQY-TD型斗式提升机

一、产品概述

  XQY-TD型斗式提升机是我厂基于D型斗式提升机基础，上研制而成的新型斗式提升机产品，与D型斗式提升机相比，具有规格多，输送量大提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机》（该标准等效，参照了国际标准和国外先进标准）。

二、XQY-TD型斗式提升机产品概述

   XQY-TD型斗式提升机适用于垂直输送堆积密度不大于1.5t/㎡的粉状、粒状、及小块状的磨琢性较小的散状物

料，如粮食、煤、水泥、碎矿石等，提升高度最高4Cm.TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》

标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装

料，离心重力式卸料，物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，

应优先选用。本机备有四种料斗：C型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当的料斗。本提升机代号为TD,即带式三式提升机；产品规格以斗宽表示。

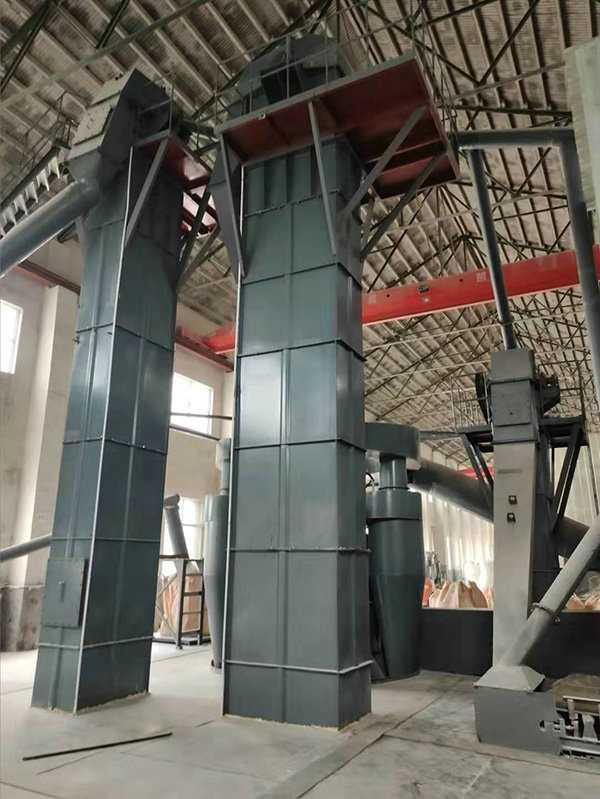

三、XQY--TD型斗式提升机基本结构

    XQY-TD型斗式提升机由运行部分（料斗与牵引胶带），带有传动滚筒的上部区段，带有拉紧滚筒的下部区没，中间机壳，驱动装置逆止制动装置等组成。适用于向上输送松散密度p<1.5t'm粉决、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器、ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应儿。

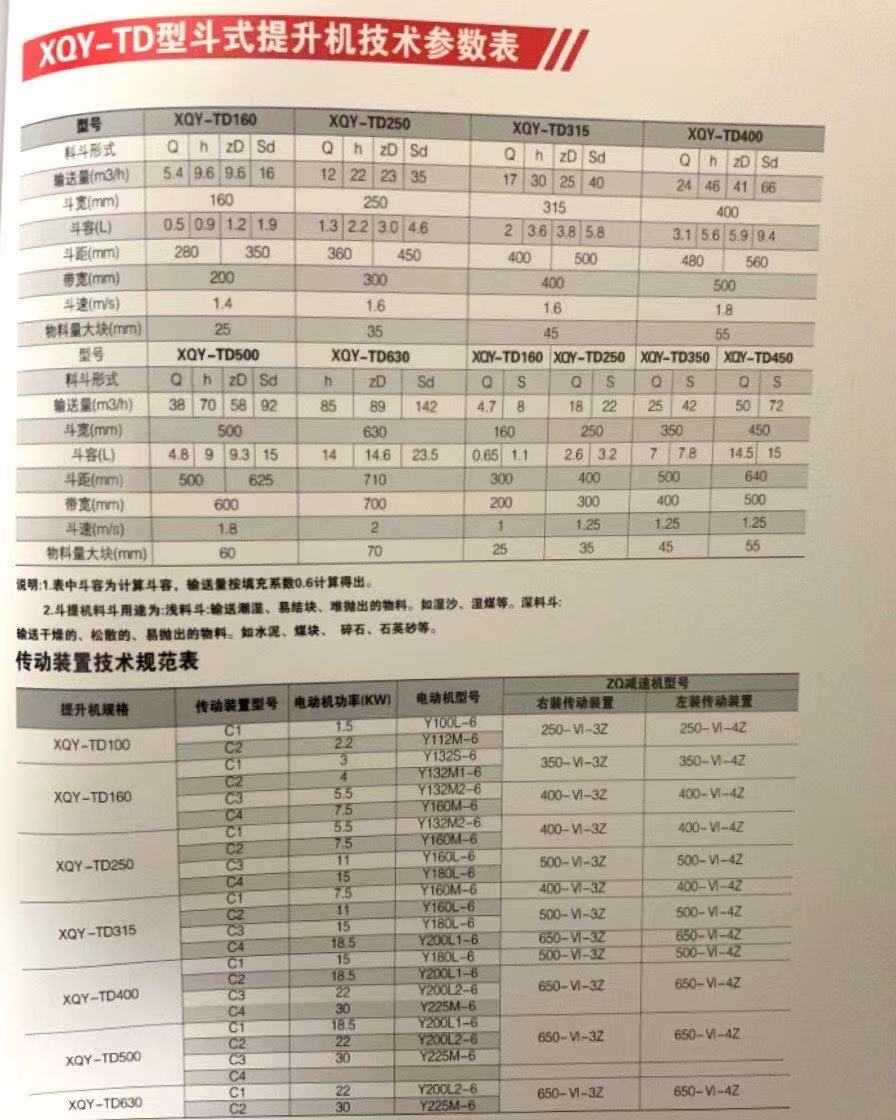

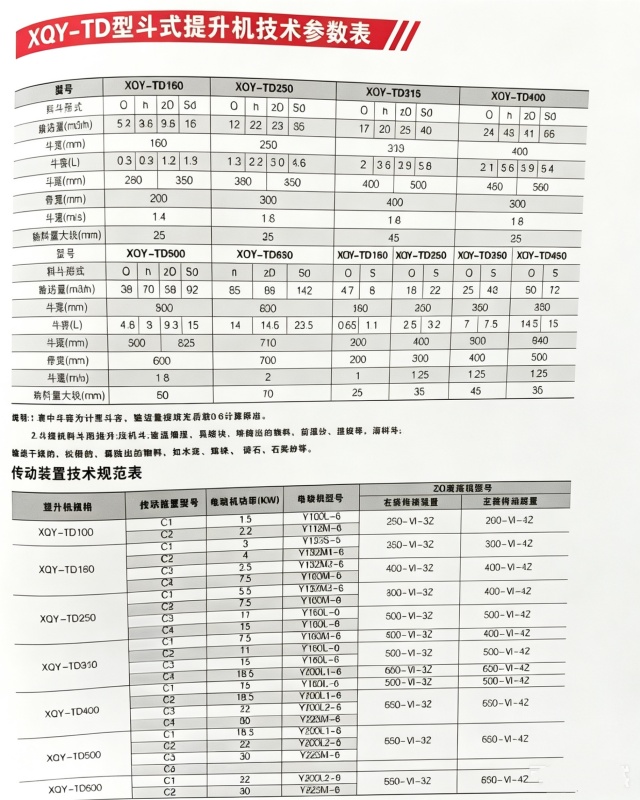

四、XQY-TD型斗式提升机主要特点

   1.提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状，小颗粒状物料，而且可提升磨琢性较大的物料。密封性好环境污染少。

2.驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置在物料提升时几乎无回料和挖料现象，因此

无效功率少。

3.使用寿命长提升机的喂料采取流入式，无需用斗挖料材料之间很少发生挤压和碰撞现象。本机在设计时保证物粒

在喂料、卸粒时少有撒落，减少了机械磨损。

4.运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高提

升机运行平稳因此可达到较高的提升高度。
