一、产品概述
XQY-TH型斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机，采用混合式或重力卸料、挖取式装料。牵引件使用合金钢圆环链，中部机壳分为单、双通道两种形式，机内配置重锤箱恒力自动张紧。
链轮采用可换轮缘组合式结构，使用周期长，轮缘更换简便。下部采用重力自动张紧装置，能保持恒定的张紧力，减少打滑或脱链情况，料斗遇到卡壳时具有一定容让性，可保护下部轴等部件。
该斗式提升机适用于输送堆积密度小于1.5t/m³、易于掏取的粉状、粒状、小块状的低磨琢性物料，如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各类散状物料的垂直输送，物料温度在250℃以下。
本机配备两种料斗：ZH型（中深斗）适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱粉等；SH型（深斗）适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
本机传动装置有两种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，结构紧凑、重量轻，内部带有异型辊逆止器，运行平稳，噪音低，并随主轴浮动，可消除安装应力。本机输送量可达365m³/h，提升高度可达50m。
二、主要特点
1、维护便捷，使用周期长
2、机壳钢板加厚，设备刚性好
3、输送物料温度可达250℃
4、中节机壳具备单通道、双通道两种形式
5、设备运行平稳，噪音小，便于维护
6、改进机型输送量表现良好
7、提升机环链强度高，耐磨性能好

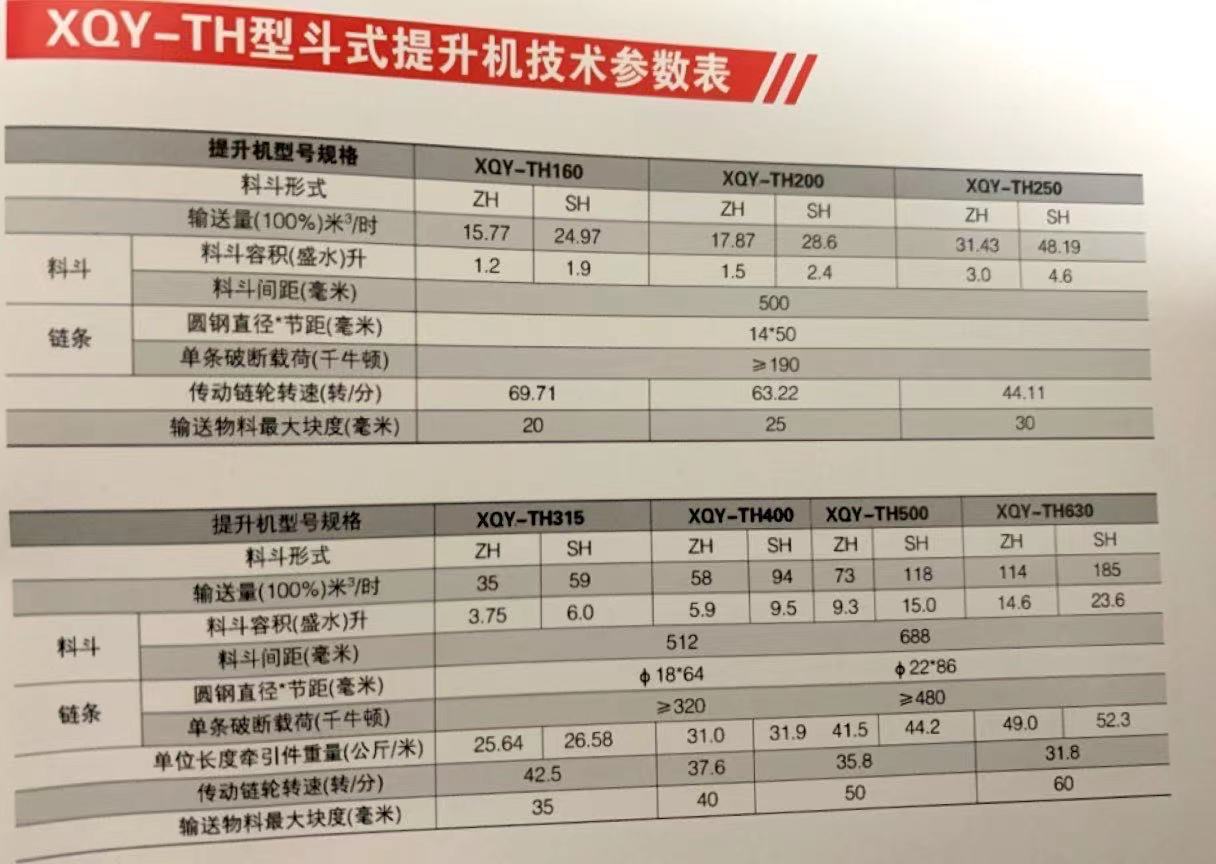

注释
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、ZC-TH型斗式提升机料斗用途：Zh中深斗输送湿粘性物料；Sh深斗输送水泥、砂、煤等。
3、HL型斗提机料斗用途：Q浅园底料斗输送潮湿物料；S深园底料斗输送干燥易抛出物料。
4、张紧力计算公式：G=40+0.232H
式中：Q—输送量(t/h)，H—提升高度(m)，G—张紧力(kg)
